Seat Altea 2010 Manuel du propriétaire (in French)

Situations diverses279
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

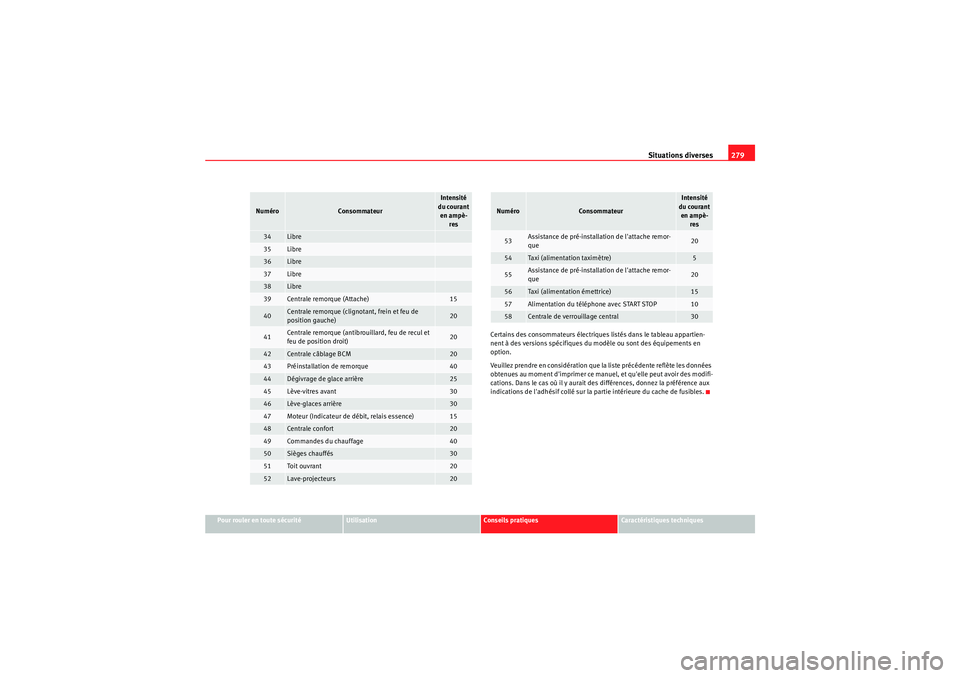

Certains des consommateurs électriques listés dans le tableau appartien-
nent à des versions spécifiques du modèle ou sont des équipements en
option.
Veuillez prendre en considération que la liste précédente reflète les données
obtenues au moment d'imprimer ce manuel, et qu'elle peut avoir des modifi-
cations. Dans le cas où il y aurait des différences, donnez la préférence aux
indications de l'adhésif collé sur la partie intérieure du cache de fusibles.
34
Libre
35
Libre
36
Libre
37
Libre
38
Libre
39
Centrale remorque (Attache)
15
40
Centrale remorque (clignotant, frein et feu de
position gauche)
20
41
Centrale remorque (antibrouillard, feu de recul et
feu de position droit)
20
42
Centrale câblage BCM
20
43
Préinstallation de remorque
40
44
Dégivrage de glace arrière
25
45
Lève-vitres avant
30
46
Lève-glaces arrière
30
47
Moteur (Indicateur de débit, relais essence)
15
48
Centrale confort
20
49
Commandes du chauffage
40
50
Sièges chauffés
30
51
Toit ouvrant
20
52
Lave-projecteurs
20
Numéro
Consommateur
Intensité
du courant en ampè- res
53
Assistance de pré-installation de l'attache remor-
que
20
54
Taxi (alimentation taximètre)
5
55
Assistance de pré-installation de l'attache remor-
que
20
56
Taxi (alimentation émettrice)
15
57
Alimentation du téléphone avec START STOP
10
58
Centrale de verrouillage central
30
Numéro
Consommateur
Intensité
du courant en ampè- res
altea_FR Seite 279 Mittwoch, 26. August 2009 1:28 13

Situations diverses
280Affectation des fusibles logés à gauche dans le compartiment-moteurFusiblesNuméro
Consommateur
Intensité
du courant en ampè- res
1
Essuie-glace
20
2
Boîte de vitesses DQ200
30
3
Centrale de câblage
5
4
ABS
20
5
Boîte de vitesses AQ
15
6
Tableau de bord/Colonne de direction
5
7
Contacteur
40
8
Autoradio
15
9
Téléphone/Système de navigation Tomtom
5
10
Gestion du moteur
5
Gestion du moteur
10
11
Libre
12
Centrale électronique
5
13
Alimentation module injection essence
15
Alimentation module injection diesel
30
14
Bobine
20
15
Gestion du moteur
5
Relais de pompe
10
16
Éclairage droit
30
17
Avertisseur sonore
15
18
Libre
19
Essuie-glace
30
20
Pompe à eau
10
Pompe capteur pression pour moteur 1,8
20
21a)
Sonde Lambda
15
22
Pédale de frein, capteur de vitesse
5
23a)
Gestion du moteur
5
Gestion du moteur
10
Gestion du moteur
15
24
AKF, soupape BV
10
25a)
Pompe ABS
40
26
Éclairage gauche
30
27a)
Gestion du moteur
40
Gestion du moteur
50
28
Libre
29a)
Lève-vitres (avant et arrière)
50
Lève-vitres (avant)
30
30
Clé de contact
50
a)Ampérage en fonction de la motorisationNuméro
Consommateur
Intensité
du courant en ampè- res
altea_FR Seite 280 Mittwoch, 26. August 2009 1:28 13

Situations diverses281
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

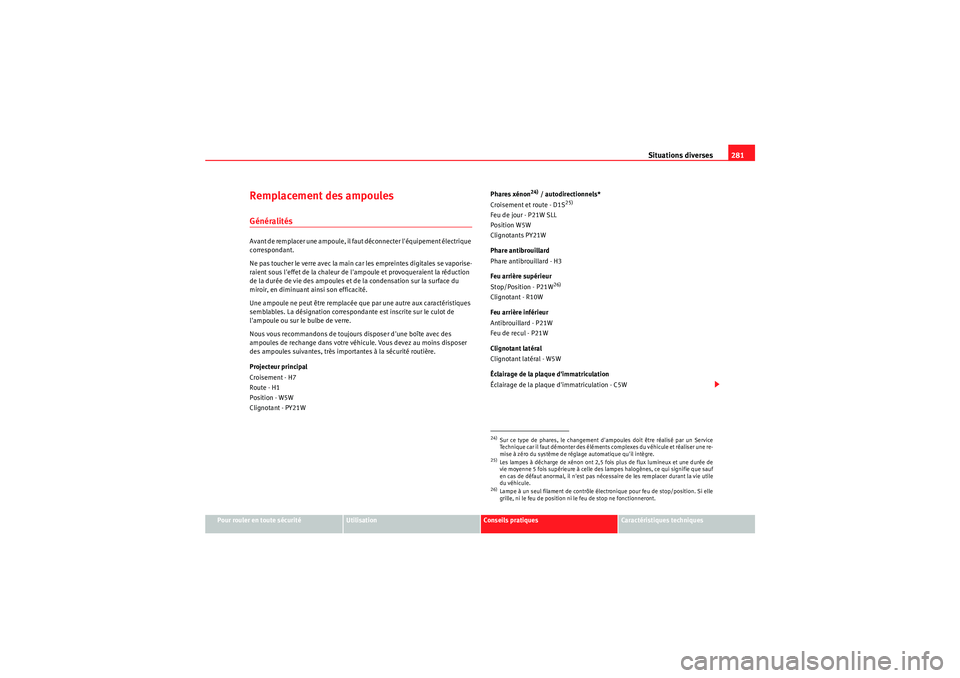

Remplacement des ampoulesGénéralitésAvant de remplacer une ampoule, il faut déconnecter l'équipement électrique
correspondant.
Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l'effet de la chaleur de l'ampoule et provoqueraient la réduction
de la durée de vie des ampoules et de la condensation sur la surface du
miroir, en diminuant ainsi son efficacité.
Une ampoule ne peut être remplacée que par une autre aux caractéristiques
semblables. La désignation correspondante est inscrite sur le culot de
l'ampoule ou sur le bulbe de verre.
Nous vous recommandons de toujours disposer d'une boîte avec des
ampoules de rechange dans votre véhicule. Vous devez au moins disposer
des ampoules suivantes, très importantes à la sécurité routière.
Projecteur principal
Croisement - H7
Route - H1
Position - W5W
Clignotant - PY21W Phares xénon
24) / autodirectionnels*
Croisement et route - D1S
25)
Feu de jour - P21W SLL
Position W5W
Clignotants PY21W
Phare antibrouillard
Phare antibrouillard - H3
Feu arrière supérieur
Stop/Position - P21W
26)
Clignotant - R10W
Feu arrière inférieur
Antibrouillard - P21W
Feu de recul - P21W
Clignotant latéral
Clignotant latéral - W5W
Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation - C5W24)Sur ce type de phares, le changement d'ampoules doit être réalisé par un Service
Technique car il faut démonter des éléments complexes du véhicule et réaliser une re-
mise à zéro du système de réglage automatique qu'il intègre.25)Les lampes à décharge de xénon ont 2,5 fois plus de flux lumineux et une durée de
vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf
en cas de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile
du véhicule.26)Lampe à un seul filament de contrôle électronique pour feu de stop/position. Si elle
grille, ni le feu de position ni le feu de stop ne fonctionneront.
altea_FR Seite 281 Mittwoch, 26. August 2009 1:28 13

Situations diverses
282

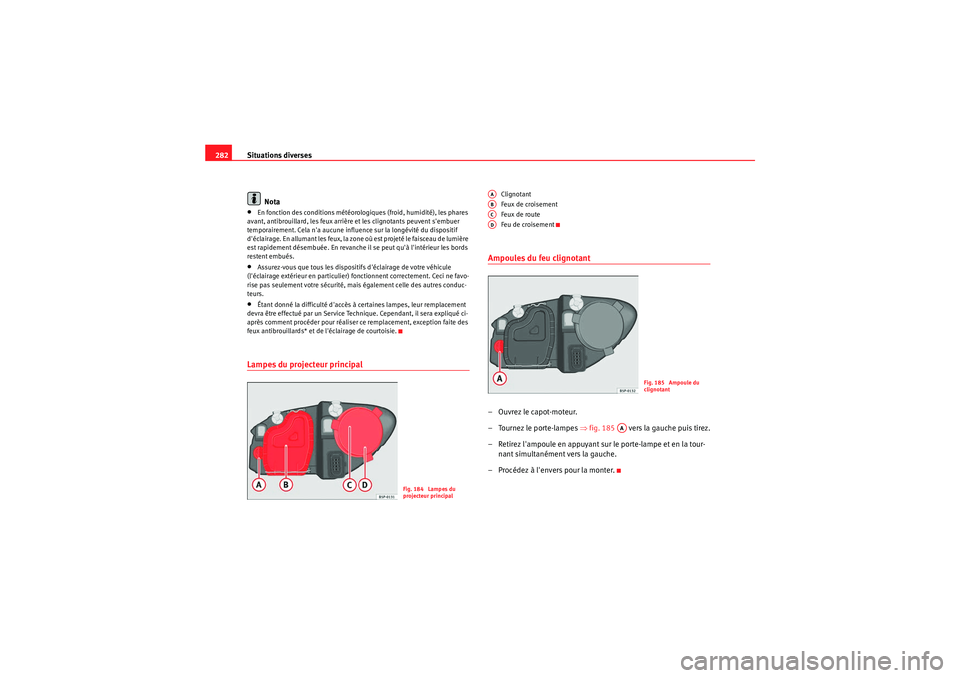

Nota•En fonction des conditions météorologiques (froid, humidité), les phares
avant, antibrouillard, les feux arrière et les clignotants peuvent s'embuer
temporairement. Cela n'a aucune influence sur la longévité du dispositif
d'éclairage. En allumant les feux, la zone où est projeté le faisceau de lumière
est rapidement désembuée. En revanche il se peut qu'à l'intérieur les bords
restent embués.•Assurez-vous que tous les dispositifs d'éclairage de votre véhicule
(l'éclairage extérieur en particulier) fonctionnent correctement. Ceci ne favo-
rise pas seulement votre sécurité, mais également celle des autres conduc-
teurs.•Étant donné la difficulté d'accès à certaines lampes, leur remplacement
devra être effectué par un Service Technique. Cependant, il sera expliqué ci-
après comment procéder pour réaliser ce remplacement, exception faite des
feux antibrouillards* et de l'éclairage de courtoisie.Lampes du projecteur principal
Clignotant
Feux de croisement
Feux de route
Feu de croisement
Ampoules du feu clignotant– Ouvrez le capot-moteur.
– Tournez le porte-lampes ⇒fig. 185 vers la gauche puis tirez.
– Retirez l'ampoule en appuyant sur le porte-lampe et en la tour- nant simultanément vers la gauche.
– Procédez à l'envers pour la monter.
Fig. 184 Lampes du
projecteur principal
AAABACAD
Fig. 185 Ampoule du
clignotant
AA
altea_FR Seite 282 Mittwoch, 26. August 2009 1:28 13

Situations diverses283
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Feu de croisement– Ouvrez le capot-moteur. – Déplacez les tirants
⇒fig. 186 dans le sens de la flèche puis
retirez le cache.
– Retirez le connecteur ⇒fig. 187 de l'ampoule.
– Décrochez le ressort entrebâilleur ⇒fig. 187 en le pressant
vers l'intérieur et vers la droite.
– Retirez l'ampoule et installez la nouvelle de sorte que la partie saillante de fixation de la coupelle se trouve dans la rainure du
réflecteur.
Fig. 186 Feux de croise-
mentFig. 187 Feux de croise-
ment
A1A2
A3
altea_FR Seite 283 Mittwoch, 26. August 2009 1:28 13

Situations diverses

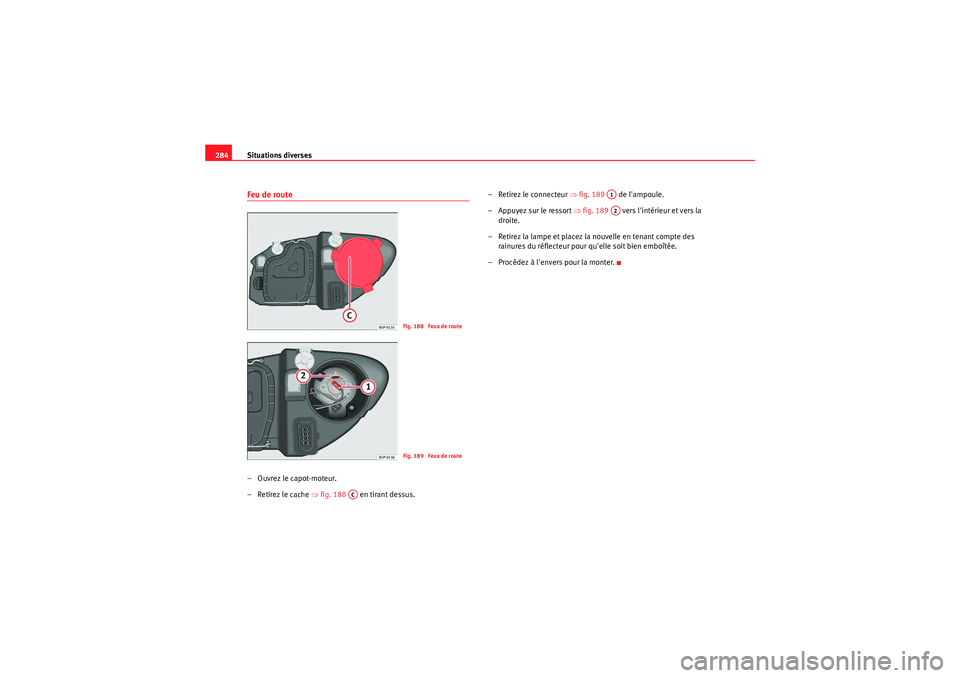

284Feu de route– Ouvrez le capot-moteur.
– Retirez le cache ⇒fig. 188 en tirant dessus. – Retirez le connecteur
⇒fig. 189 de l'ampoule.
– Appuyez sur le ressort ⇒fig. 189 vers l'intérieur et vers la
droite.
– Retirez la lampe et placez la nouvelle en tenant compte des rainures du réflecteur pour qu'elle soit bien emboîtée.
– Procédez à l'envers pour la monter.
Fig. 188 Feux de routeFig. 189 Feux de route
AC
A1A2
altea_FR Seite 284 Mittwoch, 26. August 2009 1:28 13

Situations diverses285
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

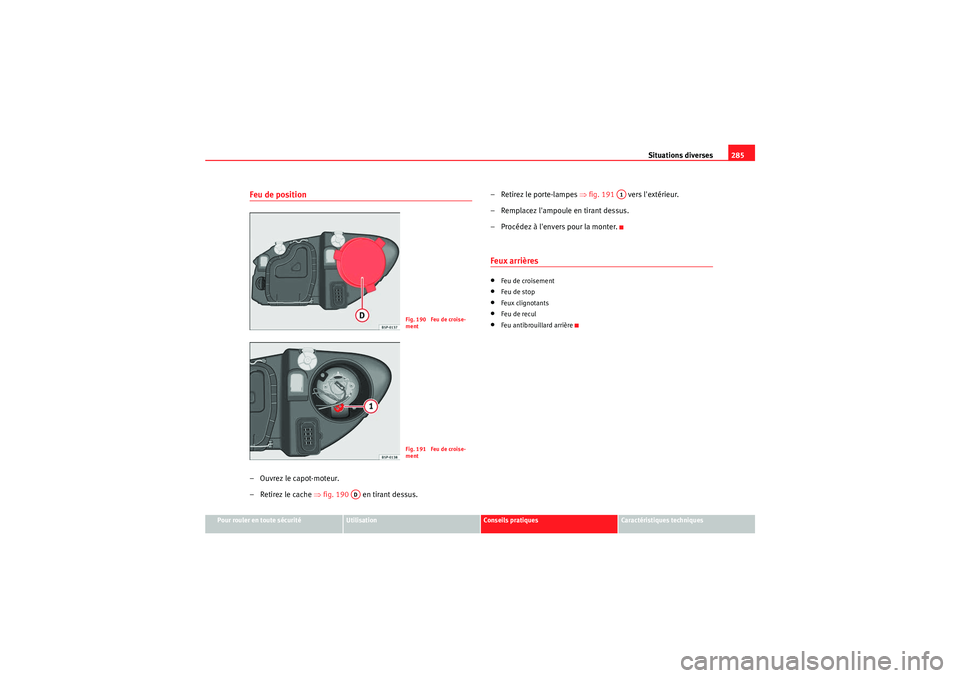

Feu de position– Ouvrez le capot-moteur.
– Retirez le cache ⇒fig. 190 en tirant dessus. – Retirez le porte-lampes
⇒fig. 191 vers l'extérieur.
– Remplacez l'ampoule en tirant dessus.
– Procédez à l'envers pour la monter.
Feux arrières•Feu de croisement•Feu de stop•Feux clignotants•Feu de recul•Feu antibrouillard arrière
Fig. 190 Feu de croise-
mentFig. 191 Feu de croise-
ment
AD
A1
altea_FR Seite 285 Mittwoch, 26. August 2009 1:28 13

Situations diverses

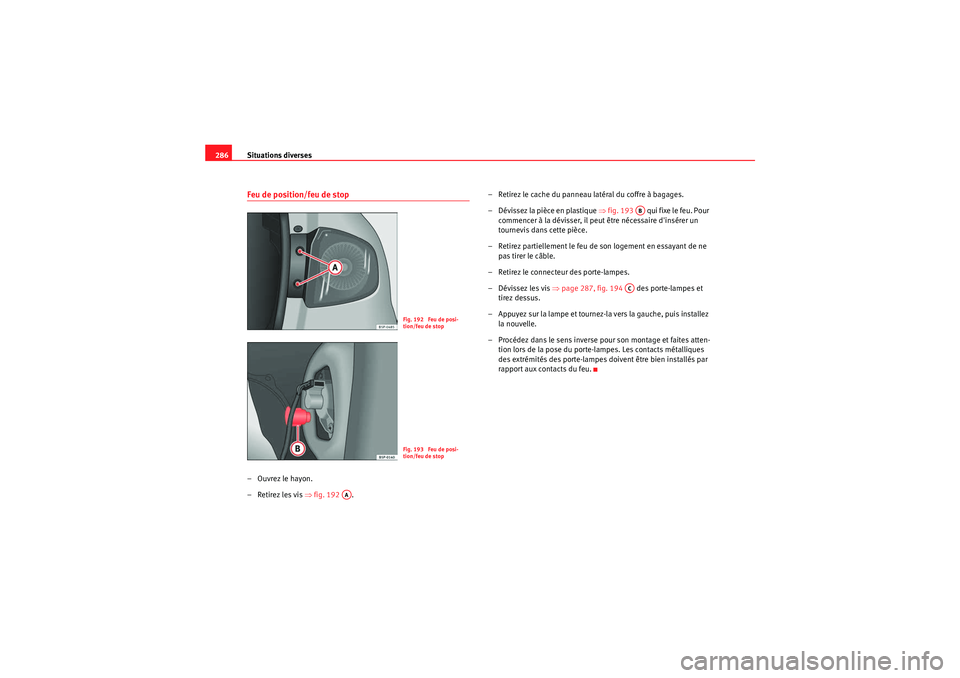

286Feu de position/feu de stop– Ouvrez le hayon.
– Retirez les vis ⇒fig. 192 . – Retirez le cache du panneau latéral du coffre à bagages.
– Dévissez la pièce en plastique
⇒fig. 193 qui fixe le feu. Pour
commencer à la dévisser, il peut être nécessaire d'insérer un
tournevis dans cette pièce.
– Retirez partiellement le feu de son logement en essayant de ne pas tirer le câble.
– Retirez le connecteur des porte-lampes.
– Dévissez les vis ⇒page 287, fig. 194 des porte-lampes et
tirez dessus.
– Appuyez sur la lampe et tournez-la vers la gauche, puis installez la nouvelle.
– Procédez dans le sens inverse pour son montage et faites atten- tion lors de la pose du porte-lampes. Les contacts métalliques
des extrémités des porte-lampes doivent être bien installés par
rapport aux contacts du feu.
Fig. 192 Feu de posi-
tion/feu de stopFig. 193 Feu de posi-
tion/feu de stop
AA
AB
AC
altea_FR Seite 286 Mittwoch, 26. August 2009 1:28 13

Situations diverses287
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

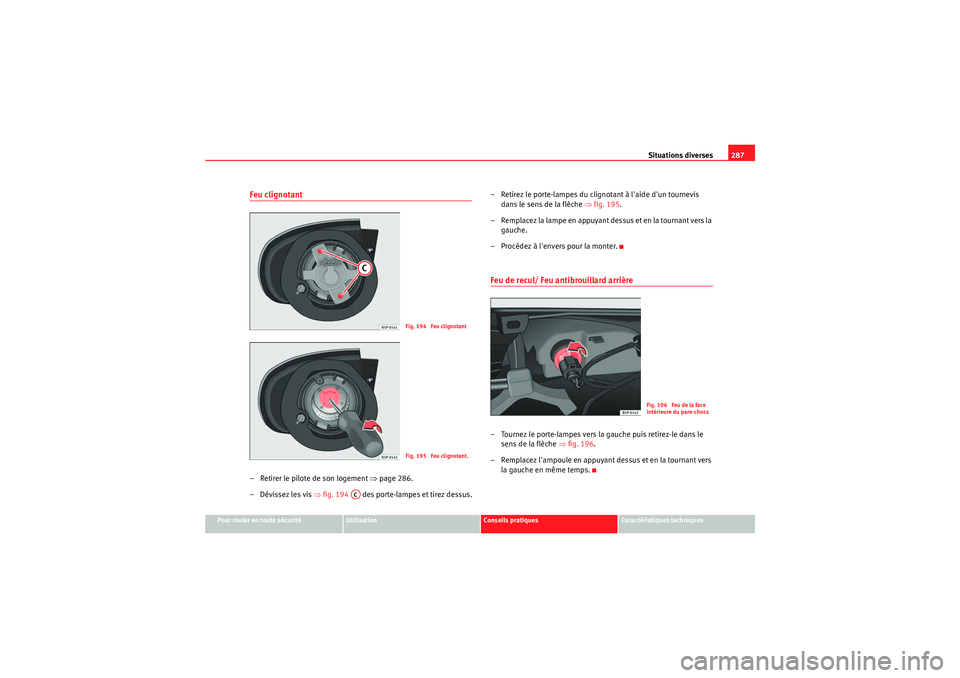

Feu clignotant– Retirer le pilote de son logement ⇒page 286.
– Dévissez les vis ⇒fig. 194 des porte-lampes et tirez dessus. – Retirez le porte-lampes du clignotant à l'aide d'un tournevis
dans le sens de la flèche ⇒fig. 195 .
– Remplacez la lampe en appuyant dessus et en la tournant vers la gauche.
– Procédez à l'envers pour la monter.
Feu de recul/ Feu antibrouillard arrière– Tournez le porte-lampes vers la gauche puis retirez-le dans le sens de la flèche ⇒fig. 196.
– Remplacez l'ampoule en appuyant dessus et en la tournant vers la gauche en même temps.
Fig. 194 Feu clignotantFig. 195 Feu clignotant.
AC
Fig. 196 Feu de la face
intérieure du pare-chocs
altea_FR Seite 287 Mittwoch, 26. August 2009 1:28 13

Situations diverses

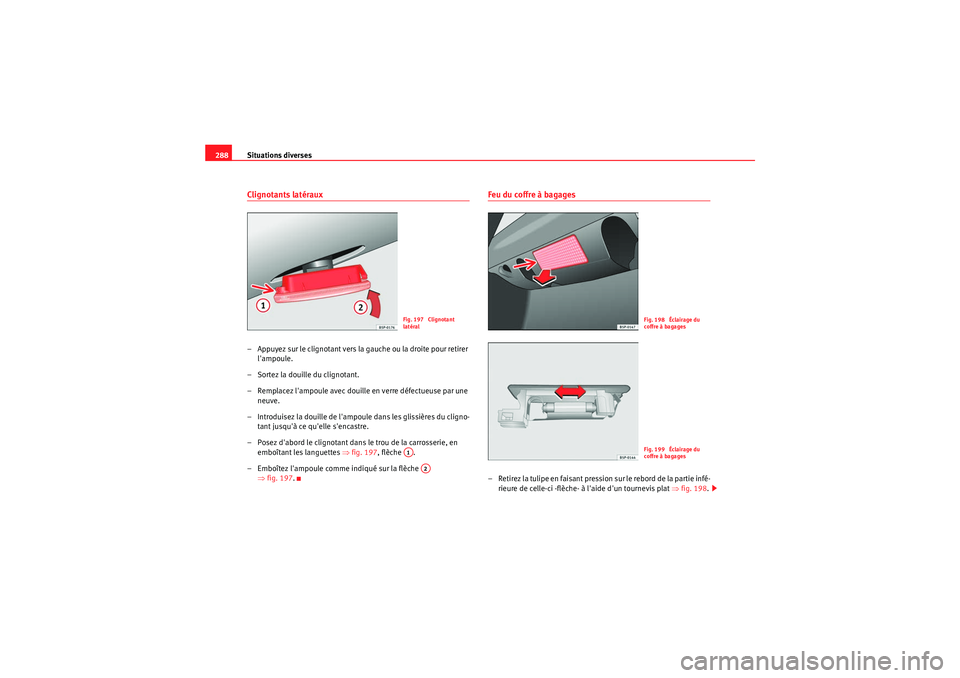

288Clignotants latéraux– Appuyez sur le clignotant vers la gauche ou la droite pour retirer
l'ampoule.
– Sortez la douille du clignotant.
– Remplacez l'ampoule avec douille en verre défectueuse par une neuve.
– Introduisez la douille de l'ampoul e dans les glissières du cligno-
tant jusqu'à ce qu'elle s'encastre.
– Posez d'abord le clignotant dans le trou de la carrosserie, en emboîtant les languettes ⇒fig. 197 , flèche .
– Emboîtez l'ampoule comme indiqué sur la flèche ⇒fig. 197 .
Feu du coffre à bagages– Retirez la tulipe e n faisant pression su r le rebord de la par tie infé-
rieure de celle-ci -flèche- à l'aide d'un tournevis plat ⇒fig. 198 .
Fig. 197 Clignotant
latéralA1
A2
Fig. 198 Éclairage du
coffre à bagagesFig. 199 Éclairage du
coffre à bagages
altea_FR Seite 288 Mittwoch, 26. August 2009 1:28 13
